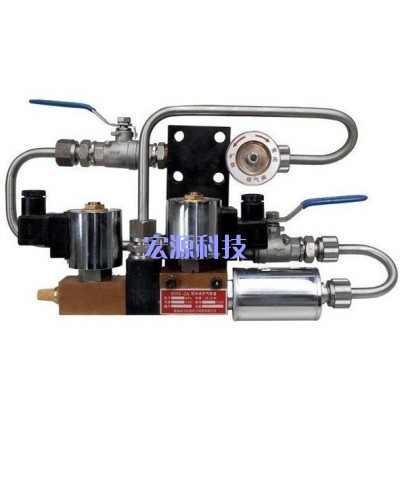

301型补气装置由两个二位电磁阀、一个过滤器、一个控制器（特殊选件）、二个手动球阀、一个排气阀，一个单向阀及管路组成。它由自动控制回路控制，实现自动补气，以维持电站油压装置或其它储能器内的气液比例。
装置上的电磁阀体积小，重量轻，消耗功率小，工作压力高，由较小的功率控制一个较高的压力的气管路的通断。通过阀体的优化组合，解决了传统上因电磁阀漏气导致储能器的气压逐步升高而影响正常工作的问题，阀体过气部分采用了不锈钢材料或防锈处理，不会因材料生锈而影响阀的正常工作。
装置本身带有过滤器，大大降低装置对气源清洁度的要求，同时采用了排气阀，二个手球阀与二个电磁阀组合，为用户提供较多的功能选择：自动补气、手动补气和必要时排放储能器中的多余气体。气体排放处装有消音器，以降低噪音。
技术参数
-
介质：干燥无明显腐蚀性的气体
-
额定工作压力：2.5MPa、4.0MPa、6.3MPa
-
最小动作压差：0.1MPa
-
公称通径：ф10mm
-
电磁铁功率：2×16w
-
电压等级：220VDC、110VDC、48VDC、24VDC供用户选择
-
信号电压（控制脉冲）：9VDC、12VDC、24VDC、48VDC
-
时间（脉宽）：10~20ms
-
动作频率：≤50次/分钟
-
安装位置：电磁铁呈铅锤方向
-
气体流通方向：单向
-
重量：约7.3kg
-
电磁铁线圈绝缘：+5~+50℃
-
环境相对湿度：≤95％
-
振动：一般工业仪表使用环境，无明显剧烈振动的地方
-
接头规格：焊接接头，管外径ф18
