高压油泵 顶转子装置

       水轮发电机在停机备用达到一定期限后，为了防止机组转动时发电机推力瓦与镜板之间发生干摩擦，出现烧瓦事故，在开机前利用油泵向转子下方的制动闸中注入高压油，使发电机转子向上升起一定距离，并保持一段时间，使推力瓦与镜板脱开，让润滑油进入形成油膜，以保证轴瓦在机组转动时不至于磨坏。这一过程就是水电行业所说的“顶转子”。

        高压泵站主要由高压齿轮泵、溢流阀、单向阀、截止阀、压力表、过滤器等元件集成，主要作为顶转子使用，也可为其它液压设备提供压力油源。

主要技术参数

• 工作油压：6.3、 10 、16 、25Mpa
• 输油量：4、6、10L/ min(额定压力时)
• 电动机型号：Y112-4；功率： 4 KW
• 电源电压：AC380V
• 运用介质：机油；
• 油箱储油量：120 L
• 油箱尺寸：500×550×550

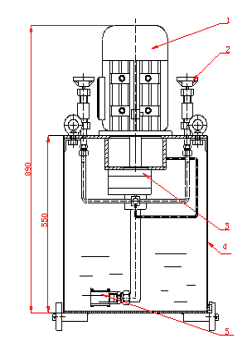

外形图

1.电动机 2.外螺纹角式截止阀 3.齿轮泵 4.油箱 5.网式滤油器

工作原理图

1、网式滤油器

2、电动机

3、齿轮泵

4、溢流阀

5、单向阀

6、卸荷截止阀

7、供油截止阀

8、压力表

 选型说明
